4.1. Принцип работы.
Биполярный транзистор - трехэлектродный полупроводниковый прибор с двумя, расположенными на близком расстоянии
параллельными pn - переходами. Конструкции биполярного транзистора схематически показаны на рис. 50, там же
приведены соответствующие обозначения. Как видно из рис. 50 транзистор состоит из трех основных областей: эмиттерной,
базовой и коллекторной. К каждой из областей имеется омический контакт. Для того, чтобы транзистор обладал усилительными
свойствами толщина базовой области должна быть меньше диффузионной длины неосновных носителей заряда, т.е. большая часть
носителей инжектированных эмиттером должна не должна рекомбинировать по дороге к коллектору.

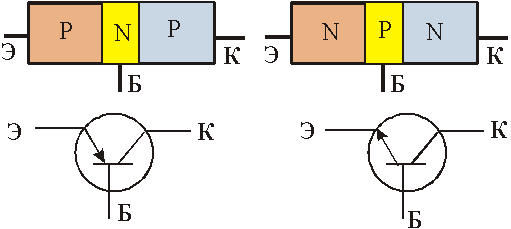

Рис. 50. Структура и обозначения pnp и npn биполярных транзисторов.
На границах между p и n областям возникает область пространственного заряда, причем электрические поля в эмиттерном и
коллекторном переходе направлены так, что для pnp транзистора базовая область создает энергетический барьер для дырок,
стремящихся перейти из эмиттера в коллектор, для npn транзистора базовая область создает аналогичный барьер для электронов
эмиттерной области. При отсутствии внешнего смещения на переходах потоки носителей заряда через переходы скомпенсированы
и токи через электроды транзистора отсутствуют.

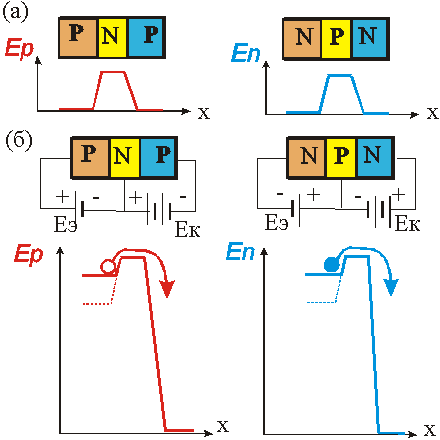

Рис. 51. Диаграммы, поясняющие работу биполярных транзисторов: (а) смещение на переходах отсутствует; (б) эмиттерный
переход смещен в прямом направлении, коллекторный в обратном.
Для того, чтобы транзистор работал в режиме усиления входного сигнала, эмиттерный переход смещают в прямом направлении,
коллекторный в обратном, соответствующие диаграммы показаны на рис. 51. Приложенное к эмиттерному переходу смещение
уменьшает потенциальный барьер из эмиттера в базу инжектируются дырки (в pnp транзисторе) или электроны (в npn транзисторе)
инжектированные носители проходят и достигают коллектора. Между базой и коллектором барьера нет, поэтому все дошедшие до
коллектора носители заряда переходят через коллекторный переход и создают коллекторный ток. Поскольку коллекторный переход
расположен близко от эмиттерного основная часть инжектированных эмиттером носителей достигает коллектора, таким образом
инжекционный ток эмиттера примерно равен току коллектора. В то же время мощность затраченная во входной эмиттерной цепи на
создание тока меньше мощности, которая выделяется в выходной коллекторной цепи, т.е. имеет место усиление мощности. Таким
образом входной сигнал изменяя высоту потенциального барьера модулирует поток неосновных носителей создающий коллекторный
ток и соответственно усиленный за счет энергии коллекторной батареи выходной сигнал.
На рис. 52 показаны энергетические диаграммы для pnp и npn транзисторов, соответствующие диаграммам приведенным на рис. 51б.

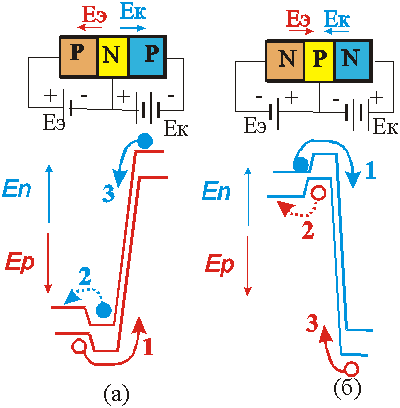

Рис. 52. Энергетические диаграммы pnp (а) и npn (б) транзисторов в активном режиме: эмиттерный переход смещен в
прямом направлении, коллекторный в обратном.
На рис. 52 показаны потоки носителей, дающие основной вклад в токи через электроды транзистора. Как видно из рисунка при
прямом смещении эмиттерного перехода помимо потока 1, носителей инжектированных из эмиттера, возможна так же инжекция из
базы в эмиттер носителей другого знака, поток 2. Этот инжекционный ток не проходит через коллекторную цепи и соответственно
не способствует усилению сигнала, поэтому его стремятся сделать как можно меньше. Это достигается тем, что степень
легирования эмиттера задается на значительно выше, чем степень легирования базы, тогда соответственно и инжекционный ток
эмиттера выше инжекционного тока базы.
Поскольку коллектор смещен в обратном направлении высота энергетического барьера для основных носителей в базе и коллекторе
велика и их инжекция через коллекторный переход отсутствует. Через коллекторный переход могут проходить только потоки
неосновных носителей заряда, перемещению которых не препятствует поле ОПЗ: это прежде всего, обеспечивающий усиление
сигнала, поток прошедших через базу носителей инжектированных эмиттером и поток неосновных носителей, генерируемых в базе,
создающих дырочную составляющую тока утечки коллекторного перехода.
Перенос зарядов через транзистор можно характеризовать следующими уравнениями.
Для pnp транзистора:
(4_1)
Коэффициент инжекции эмиттерного перехода γ показывает какая часть эмиттерного тока состоит из заряда инжектированного
в базу. Поскольку только инжектированные носители создают эффект усиления желательно, чтобы коэффициент инжекции был как
можно выше (обычно γ > 0,99).
Не все инжектированные эмиттером носители доходят до коллектора, некоторая их часть рекомбинирует:
(4_2)
Коэффициент переноса κ показывает какая часть инжектированных носителей дошла до коллектора не прорекомбинировав.
Коэффициент переноса зависит от времени жизни неосновных носителей в базе и ее длины. Именно необходимость обеспечить
перенос инжектированных носителей через базу транзистора выдвигает требование, чтобы диффузионная длина была больше
толщины базы транзистора Lp>>W. Выполнение этого условия позволяет обеспечить высокие значения коэффициента переноса
(обычно κ > 0,98).
Коллекторный ток состоит из тока носителей заряда инжектированных эмиттером и тока утечки коллекторного перехода Iкоб
(индекс б - означает, что рассматриваемая схема является схемой с общей базой - ОБ), поэтому, учитывая (4_1) и (4_2)
запишем:
(4_3)
Чем выше α - коэффициент передачи эмиттерного тока в коллекторную цепь, тем выше усиление транзистора по мощности,
поэтому иногда этот коэффициент называют коэффициентом усиления транзистора в схеме с общей базой (рис. 51б, 52), однако
этот коэффициент всегда несколько меньше единицы, если не происходит лавинного умножения носителей в коллекторном переходе.
Последний эффект может иметь место при сравнительно высоких напряжениях и иногда используется в специально сконструированных
транзисторах, в этом случае:
α = γκM (4_4)
M = Iк/Ipк - коэффициент, характеризующий умножение неосновных носителей, дошедших до коллектора.
Коэффициенты γ и κ характеризуют вклад инжекционных и рекомбинационных процессов в коллекторный ток, т.е.
в работу транзистора и его характеристики.
Для npn транзистора можно написать соотношения аналогичные (4_1) - (4_4), при этом изменятся только индексы обозначающие
тип носителей заряда.
Запишем основные уравнения, характеризующие соотношения между токами транзистора:
Iэ = Iк + Iб,
Iк = αIэ + Iкоб. (4_5)
Для тока Iб можно написать:
Iб = Iэ - Iк = Iэ - αIэ = Iэ(1 - α) - Iкоб. (4_6)
Постоянное смещение на эмиттерном и коллекторном переходах задает некоторые значения токов и напряжений на эмиттерном и
коллекторном переходах: Iэ0, Uэ0, Iк0, Uк0, которые характеризуют некоторую статическую рабочую точку на входных и
выходных характеристиках. Обычно для характеристики рабочей точки используют значения в тока в выходной цепи, например
для схемы рис. 52, 53 это будут: Iк0, Uк0.
В усилительном каскаде для задания смещения на эмиттерный и коллекторный переходы не обязательно использовать две батареи,
Для задания смещения на эмиттерный переход, как правило используется резистивный делитель, как это показано на рис. 54,
который иллюстрирует три возможных способа задания входного сигнала относительно выходного и соответствующие эквивалентные
схемы каскадов по переменному сигналу: схема с общим для входной и выходной цепей базовым электродом - ОБ, эмиттерным
электродом - ОЭ и коллекторным - ОК (при составлении эквивалентных схем по переменному току сопротивление батарей
принимается равным нулю).

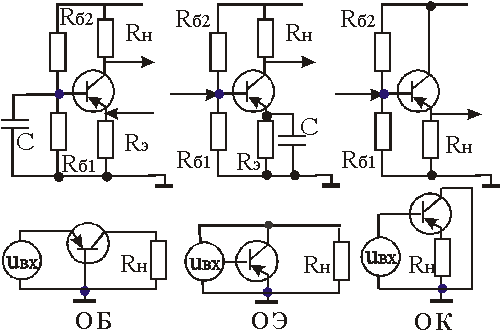

Рис. 53. Три схемы включения источника сигнала и нагрузки в усилительном каскаде и соответствующие схемы замещения
каскадов по переменному току.
Сигнал от внешнего источника может сопровождаться изменением токов через электроды транзистора и напряжений на его
электродах:
Iэ(t) = Iэ0 + ΔIэ(t), Uэ(t) = Uэ0 + ΔUэ(t);
Iб(t) = Iб0 + ΔIб(t), Uб(t) = Uб0 + ΔUб(t);
Iк(t) = Iк0 + ΔIк(t), Uк(t) = Uк0 + ΔUк(t).
Будем использовать для обозначения сигналов вместо приращений прописные буквы, тогда для коэффициентов передачи по току
из (3.5), (3.6) для схем ОБ. ОЭ. ОК получим:
Kiб = iк/iэ = α,
Kiэ = iк/iб = α./(1- α.),
Kiк = iэ/iк = 1/(1-α)
Часто для коэффициента передачи тока в схеме с общим эмиттером используют значок β = Kiэ =
α./(1- α.). Тогда Kiк = 1/(1-α)= β+1. Коэффициент α < 1 и, как правило, составляет
0,98 - 0,99, при этом соответственно коэффициент β >> 1 и составляет 49 - 99. Таки образом для схем ОЭ и ОК
имеет место усиление тока.
