Сети ЭВМ и работа в них

 Локальные вычислительные сети

Архитектура сети

Сеть представляет собой совокупность компьютеров, объединенных средствами пере-дачи данных. Средства передачи данных в общем случае могут состоять из следующих элементов: связных компьютеров, каналов связи (спутниковых, телефонных, цифровых, волоконно-оптических, радио- и других), коммутирующей аппаратуры, ретрансляторов, различного рода преобразователей сигналов и других элементов и устройств.
Архитектура сети ЭВМ определяет принципы построения и функционирования ап-паратного и программного обеспечения элементов сети.
Современные сети можно классифицировать по различным признакам: по удаленно-сти компьютеров, топологии, назначению, перечню предоставляемых услуг, принципам управления (централизованные и децентрализованные), методам коммутации (без ком-мутации, телефонная коммутация, коммутация цепей, сообщений, пакетов и дейтаграмм и т. д.), видам среды передачи и т. д.
В зависимости от удаленности компьютеров сети условно разделяют на локальные и глобальные.
Произвольная глобальная сеть может включать другие глобальные сети, локальные сети, а также отдельно подключаемые к ней компьютеры (удаленные компьютеры) или отдельно подключаемые устройства ввода-вывода. Глобальные сети бывают четырех ос-новных видов: городские, региональные, национальные и транснациональные. В качестве устройств ввода-вывода могут использоваться, например, печатающие и копирующие уст-ройства, кассовые и банковские аппараты, дисплеи (терминалы) и факсы. Перечисленные элементы сети могут быть удалены друг от друга на значительное расстояние.
В локальных вычислительных сетях (ЛВС) компьютеры расположены  на  расстоянии до нескольких километров и обычно соединены при помощи скоростных линий связи скоростью обмена от 1 до 10 и более Мбит/с (не исключается случай соединения компьютеров и с помощью низкоскоростных телефонных линий). ЛВС обычно развертываются в рамках некоторой организации (корпорации, учреждения). Поэтому их иногда называют корпоративными системами или сетями. Компьютеры при этом, как правило, находятся в пределах одного помещения, здания или соседних зданий. Независимо от того, в какой сети работает некоторый компьютер, функции установленного на нем программного обеспечения условно можно разделить на две группы: управление ресурсами самого компьютера (в том числе и в интересах решения задач для их компьютеров) и управление обменом с другими компьютерами (сетевые функции). Собственными ресурсами компьютера традиционно управляет ОС. Функции сетевого управления реализует сетевое ПО, которое может быть выполнено как в виде отдельных  пакетов сетевых программ, так и в виде сетевой ОС.
При разработке сетевого ПО используется иерархический подход, предполагающий определение совокупности сравнительно независимых уровней и интерфейсов между  ними. Это позволяет легко модифицировать алгоритмы программ произвольного уровня существенно изменения других уровней. В общем случае допускается упрощение функций некоторого уровня или даже его полная ликвидация.
Для упорядочения разработки сетевого ПО и обеспечения возможности взаимодействия любых вычислительных систем Международная Организация по Стандартизации national Standart Organization — ISO) разработала Эталонную модель взаимодействия открытых систем (Open System Interconnection — OSI). Эталонная модель OSI определяет следующие семь функциональных уровней:
Д физический (physical layer);
Д управления линией (звеном) передачи или канальный (data link);
Д сетевой (network layer);
Д транспортный (transport layer);
Д сеансовый (session layer);
Д представительный (presentation layer);
Д прикладной, или уровень приложений (application layer).
Физический уровень обеспечивает интерфейс между ЭВМ сети и средой передачи дискретных сигналов. На физическом уровне через абонентские каналы передаются последовательности битов. Управление физическим каналом сводится к выделению начала и конца, несущего в себе передаваемые данные, а также к формированию и приему сигналов определенной физической природы.
Стандарты физического уровня включают рекомендации X.21 либо Х.21 бис, определяющие механические, электрические, функциональные и процедурные характеристики, необходимые для установления (активизации), поддержания и расторжения (де активизации) физических соединений.
        Функции канального уровня состоят в управлении вводом-выводом информации в канале  связи. Для повышения достоверности передачи процедуры канального уровня могут предусматривать введение избыточных кодов, повторную передачу данных и другие методы. Формируемые  этим уровнем данные группируются в так называемые кадры.  Обмен данными между двумя объектами канального уровня может вестись одним из трех способов: дуплексным (одновременно в обоих направлениях), полудуплексным (по-переменно в обоих направлениях) или симплексным (в одном направлении).
Сетевой уровень обеспечивает передачу сетевых блоков (пакетов) между узлами сети. Здесь решаются задачи выбора маршрута из числа возможных (при изменении нагрузки или конфигурации сети), управления входящим потоком, буферизации пакетов и т. д. Основная функция сетевого протокола — прокладка в каждом физическом канале сово-купности логических каналов (до 4096), что существенно повышает эффективность ис-пользования ресурсов физического канала.
Основной функцией транспортного уровня является доставка сообщений (транс-портных блоков), которые состоят из сетевых пакетов. С этой целью транспортные объек-ты сетевого ПО организуют разборку сообщений на передающем конце и сборку сообще-ний из принимаемых пакетов на приемной стороне. Кроме того, транспортный уровень занимается согласованием различных сетевых уровней с помощью соответствующих шлюзов (согласование сетевых объектов принципиально различных сетей) и мостов (со-гласование сетевых объектов однотипных сетей).
Для контроля того, что все отправленные пакеты приняты и в них нет ошибок, приме-няется метод посылки квитанций — квитирование. Квитанции, подтверждающие при-ем, могут посылаться получателем после приема одного или нескольких пакетов (обыч-но до 8). В последнем случае говорят о так называемом механизме «окна». Применение этого механизма при неплохом качестве средств связи позволяет уменьшить загрузку коммуникационной сети передаваемой по ней служебной информацией.
В настоящее время существует пять классов сервиса, предоставляемого транспорт-ным протоколом (0,1... 4). Выделенные классы различаются возможностями приоритет-ной передачи сообщений, защиты от ошибок, а также засекречивания данных с помощью шифрования.
Сеансовый уровень предназначен для организации сеансов связи (взаимодействия) между объектами более высоких уровней При установлении сеансов связи контролиру-ется полномочие объекта по доступу к другому объекту. Данный уровень, как и транс-портный, предусматривает несколько классов услуг (А, В, С и D).
Представительный уровень описывает методы преобразования информации (шиф-рование, сжатие, перекодировка), передаваемой объектам прикладного уровня: пользо-вателям и программам.
Прикладной уровень отвечает за поддержку прикладного ПО пользователя. На этом уровне реализуются три основные службы: передача и управление файлами, передача и обработка заданий, а также служба виртуального терминала.
Предложенная семиуровневая модель описывает общие принципы объединения разде-ленных средой передачи данных компьютеров. Для описания взаимодействия программ-ных и аппаратных элементов уровней используются протоколы и интерфейсы.
Протоколом называется свод правил взаимодействия объектов одноименного уровня, а также форматы передаваемых между объектами блоков данных (сообще-ний). Примерами протоколов звена данных являются протокол HDLC (Higher-level Data Link Control), принятый ISO, и протокол SDLC (Synchronous Data Link Control) фирмы IBM.
Интерфейсы описывают процедуры взаимодействия объектов смежных  уровней форматы информации, передаваемой между этими объектами. Примером одного из интерфейсов является интерфейс Х.25 подключения пользователей к сетям передачи данных общего пользования. Этот интерфейс описан в соответствующих рекомендациях (Х.25), где определяется порядок и правила взаимодействия оконечного оборудования обработки данных DTE (Data Terminal Equipment) и оконечного оборудования цепей передачи данных DCE (Data Circuit-terminating Equipment). Роль DTE выполняет модем или цифровое устройство сопряжения для подключения к сети передачи данных. В качестве DCE может выступать хост-машина (Host), контроллер или концентратор, обслуживающий удаленные терминалы, интерфейсный компьютер для подключения к другой сети и т. д.
   Разработка силами ISO множества рекомендаций по организации сетевого обмена между компьютерами внесла существенный вклад в теорию создания как глобальных, так и локальных сетей. Однако следует заметить, что принятие международных стандартов не устранило полностью разнообразия архитектур реальных существующих сетей.
Отличия сетей друг от друга вызваны особенностями используемого аппаратного и программного обеспечения, различной интерпретацией рекомендаций фирмами-разработчиками, различием требований к системе со стороны решаемых задач (требования защищенности информации, скорости обмена, безошибочности передачи данных и т. д.) и другими причинами. В сетевом ПО локальных сетей часто наблюдается сокращение числа реализуемых уровней.
     Более интенсивный обмен информацией происходит в локальных сетях, нежели в глобальных. В ЛВС, по существу, организовано управление аппаратно-программными ресурсами всех входящих в сеть компьютеров. Реализует эти функции сетевое ПО. В глобальной сети основным видом взаимодействия между независимыми компьютерами является  обмен сообщениями.
                В настоящем разделе рассматриваются вопросы организации распределенных вычислений в среде ЛВС. Вопросы построения и функционирования глобальных сетей на примере сети  Internet излагаются в следующем разделе.
Аппаратные средства ЛВС

Основными аппаратными компонентами ЛВС являются:
Д рабочие станции;
Д серверы;
Д интерфейсные платы;
Д кабели.
Рабочие станции (PC) — это, как правило, персональные ЭВМ, которые являются рабочими местами пользователей сети.
Требования, предъявляемые к составу PC, определяются характеристиками решаемых в сети задач, принципами организации вычислительного процесса, используемой ОС и некоторыми другими факторами. Так, если в сети используется операционная система MS Windows for Workgroups, то процессор PC должен быть как минимум 80386 или 80486.
Иногда в PC, непосредственно подключенной к сетевому кабелю, могут отсутствовать накопители на магнитных дисках. Такие PC называют бездисковыми рабочими станциями.  Однако в этом случае для загрузки в PC операционной системы с файл-сервера нужно иметь в сетевом адаптере этой станции микросхему дистанционной загрузки. Последняя поставляется отдельно, намного дешевле накопителей и используется как расширение базовой системы ввода-вывода BIOS. В микросхеме записана программа загрузки ОС в оперативную память PC. Основным преимуществом бездисковых PC является низкая стоимость, а также высокая защищенность от несанкционированного проникновения в систему пользователей и компьютерных вирусов. Недостаток бездисковой PC заключается в невозможности работать в автономном режиме (без подключения к серверу), а также иметь свои собственные архивы данных и программ.
Серверы в ЛВС выполняют функции распределения сетевых ресурсов. Обычно его функции возлагают на достаточно мощный ПК, мини-ЭВМ, большую ЭВМ или специ-альную ЭВМ-сервер. В одной сети может быть один или несколько серверов. Каждый из серверов может быть отдельным или совмещенным с PC. В последнем случае не все, а только часть ресурсов сервера оказывается общедоступной.
При наличии в ЛВС нескольких серверов каждый из них управляет работой подклю-ченных к нему PC. Совокупность компьютеров сервера и относящихся к нему PC часто называют доменом. Иногда в одном домене находится несколько серверов. Обычно один из них является главным, а другие — выполняют роль резерва (на случай отказа главного сервера) или логического расширения основного сервера.
Важнейшими параметрами, которые должны учитываться при выборе компьютера-сервера, являются тип процессора, объем оперативной памяти, тип и объем жесткого диска и тип дискового контроллера. Значения указанных характеристик, так же  как  и  в случае PC, существенно зависят от решаемых задач, организации вычислений в сети, загрузки сети, используемой ОС и других факторов.
Так, минимальными требованиями к процессору и памяти, предъявляемыми со сто-роны простых сетевых ОС Novell NetWare 2.2 и Novell NetWare Lite, является наличие процессора 80286 с 4 Мбайтами памяти. Если же предполагается использовать Novell NetWare 386 или MS Windows for Workgroups, то желательно иметь процессор не ниже 80386 с 8 и более Мбайтами оперативной памяти.
Оперативная память в сервере используется не только для собственно выполнения программ, а и для размещения в ней буферов дискового ввода-вывода. Определив опти-мально количество и размер буферов, можно существенно ускорить выполнение опера-ций ввода-вывода.
Для сервера с емкостью ОЗУ более 16 Мбайтов целесообразно использовать 32-раз-рядный дисковый контроллер. Иначе могут возникнуть сложности с 16-разрядным ка-налом DMA (Direct Memory Access) прямого доступа к памяти.
Объем выбираемого накопителя должен быть достаточным для размещения на нем необходимого программного обеспечения (особенно при бездисковых PC), а также со-вместно используемых файлов и баз данных.
PC и серверы в районе размещения сети соединяются друг с другом посредством линий передачи данных, в роли которых чаще всего выступают кабели. Подключение ком-пьютеров к кабелю осуществляется с помощью интерфейсных плат — сетевых адаптеров. В последнее время стали появляться беспроводные сети, средой передачи данных в которых является радиоканал. В подобных сетях компьютеры устанавливаются на небольших расстояниях друг от друга: в пределах одного или нескольких соседних поме-щений.
Используемые сетевые адаптеры имеют три основные характеристики: тип шины компьютера, к которому они подключаются (ISA, EISA, Micro Channel и пр.), разряд-ность (8, 16, 32,64) и топология образуемой сети (Ethernet, Arcnet, Token-Ring). Так, для сетей с топологией Ethernet и сетевыми ОС Novell NetWare или MS Windows for  Workgroups лучше всего использовать сетевые адаптеры фирмы Novell: NE1000 (8 бит), Е2000 (16 бит) или NE3200 (32 бит).
В случае, если файл-сервером является компьютер с памятью не менее 16 Мбайтов, для него лучше применять 32-разрядные сетевой адаптер и дисковый контроллер. Выбор сетевого кабеля (он бывает тонкий и толстый) определяется спецификацией, введенной в документации на сетевой адаптер. Лучше применять импортный кабель.  Для сетей Ethernet на основе тонкого кабеля небольшой протяженности можно использовать и отечественный кабель РК-50.
 К дополнительному оборудованию ЛВС относят источники бесперебойного питания, модемы, трансиверы, репитеры, а также различные разъемы (коннекторы, терминаторы).
Источники бесперебойного питания (ИБП) служат для повышения устойчивости
работы сети и обеспечения сохранности данных на сервере. При сбоях по питанию ИБП, подключаемый к серверу через специальный адаптер, выдает сигнал серверу, обеспечивая в течение некоторого времени стабильное напряжение. По этому сигналу сервер выполняет процедуру завершения своей работы, которая исключает потерю данных. Основным критерием выбора ИБП является мощность, которая должна быть не меньше мощности, потребляемой подключаемым к ИБП сервером.
Трансивер — это устройство подключения PC к толстому коаксиальному кабелю. Репитер  предназначен для соединения сегментов сетей. Коннекторы  (соединители) необходимы для соединения сетевых адаптеров компьютеров с тонким кабелем, а также для соединения кабелей друг с другом. Терминаторы служат для подключения к открытым кабелям сети, а также для заземления (так называемые терминаторы с заземлением).
Модем используется в качестве устройства подключения ЛВС или отдельного компьютера к глобальной сети через телефонную связь. Более подробно вопросы функционирования и использования модема рассмотрены в разделе 29.
Структурная и функциональная организация ЛВС

Топология ЛВС

Конфигурация соединения элементов в сеть (топология) во многом определяет такие важнейшие характеристики сети, как ее надежность, производительность, стоимость, защищенность и т. д.
Одним из подходов к классификации топологий ЛВС является выделение двух ос-новных классов топологий: широковещательных и последовательных.
В широковещательных конфигурациях каждый персональный компьютер передает сигналы, которые могут быть восприняты остальными компьютерами. К таким конфи-гурациям относятся топологии «общая шина», «дерево», «звезда с пассивным центром». Сеть типа «звезда с пассивным центром» можно рассматривать как разновидность «де-рева», имеющего корень с ответвлением к каждому подключенному устройству.
В последовательных конфигурациях каждый физический подуровень передает инфор-мацию только одному персональному компьютеру. Примерами последовательных конфи-гураций являются: произвольная (произвольное соединение компьютеров), иерархичес-кая, «кольцо», «цепочка», «звезда с интеллектуальным центром», «снежинка» и другие.
Вкратце рассмотрим три наиболее широко распространенные (базовые) топологии ЛВС: «звезда», «общая шина» и «кольцо».
   В случае топологии «звезда» каждый компьютер через специальный сетевой адап-тер подключается отдельным кабелем к центральному узлу (рис. 28.1). Центральным узлом  служит пассивный соединитель или активный повторитель.


рис.1. топология «звезда»

Недостатком такой топологии является низкая надежность, так как выход из строя центрального узла приводит к остановке всей сети, а также обычно большая протяжен-ность кабелей (это зависит от реального размещения компьютеров). Иногда для повы-шения надежности в центральном узле ставят специальное реле, позволяющее отклю-чать вышедшие из строя кабельные лучи.
   Топология «общая шина» предполагает использование одного кабеля, к которому подключаются все компьютеры. Информация по нему передается компьютерами пооче-редно (Рис2).




Рис.2. Топология  «общая шина»

Достоинством такой топологии является, как правило, меньшая протяженность кабе-ля, а также более высокая надежность чем, у «звезды», так как выход из строя отдельной станции не нарушает работоспособности сети в целом. Недостатки состоят в том, что обрыв основного кабеля приводит к неработоспособности всей сети, а также слабая за-щищенность информации в системе на физическом уровне, так как сообщения, посылаемые одним  компьютером другому, в принципе, могут быть приняты и на любом другом.
При кольцевой топологии данные передаются от одного компьютера другому по эстафете (рис. 28.3). Если некоторый компьютер получает данные, предназначенные не ему, он передает их дальше по кольцу. Адресат предназначенные ему данные никуда не передает.




Рис.3. Топология «кольцо»

Достоинством кольцевой топологии является более высокая надежность системы при разрывах кабелей, чем в случае топологии с общей шиной, так как к каждому компьютеру есть два пути доступа. К недостаткам топологии следует отнести большую протяженность кабеля, невысокое быстродействие по сравнению со «звездой» (но соизмеримое с «общей шиной»), а также слабая защищенность информации, как и при топологии с общей шиной.
 Топология реальной ЛВС может в точности повторять одну из приведенных выше  или включать их комбинацию. Структура сети в общем случае определяется следующими факторами: количеством объединяемых компьютеров, требованиями по надежности и оперативности передачи информации, экономическими соображениями и т. д.
Принципы управления
Существует два основных принципа управления в локальных сетях: централизация и
децентрализация.
В сетях с централизованным управлением функции управления обменом данными возложены на файл-серверы. Файлы, хранящиеся на сервере, доступны PC сети. Одна РС к файлам другой PC доступа не имеет. Правда, обмен файлами между PC может происходить и в обход основных путей, например, с помощью программы NetLink. После запуска этой программы на двух компьютерах можно передавать файлы между ними так же, как выполняется копирование с помощью программы Norton Commander.
Существует множество сетевых ОС, реализующих централизованное управление. Среди них Microsoft Windows NT Server, Novell NetWare (версии З.Х и 4.Х), Microsoft Lаn Manager, OS/2 Warp Server Advanced, VINES 6.0 и другие.
 Преимуществом централизованных сетей является высокая защищенность сетевых ресурсов от несанкционированного доступа, удобство администрирования сети, возможность создания сетей с большим числом узлов. Основной недостаток состоит в уязвимости системы при нарушении работоспособности файл-сервера (это преодолевается при наличии  нескольких серверов или принятия некоторых других мер), а также в предъявлении довольно высоких требований к ресурсам серверов.
Децентрализованные (одно-ранговые) сети не содержат в своем составе выделенных серверов. Функции управления сетью в них поочередно передаются от одной PC к дру-гой. Ресурсы одной PC (диски, принтеры и другие устройства) оказываются доступны-ми другим PC.
Наиболее распространенными программными продуктами, позволяющими строить одно-ранговые сети, являются следующие программы и пакеты: Novell NetWare Lite, Windows for Workgroups, Artisoft LANtastic, LANsmart, Invisible Software NET-30 и дру-гие. Все они могут работать под управлением DOS. Для одно-ранговой сети могут быть использованы также ОС Windows 95 и Windows NT.
Развертывание одно-ранговой сети для небольшого числа PC часто позволяет постро-ить более эффективную и живучую распределенную вычислительную среду. Сетевое программное обеспечение в них является более простым по сравнению с централизован-ными сетями. Здесь не требуется установка файл-сервера (как компьютера, так и соот-ветствующих программ), что существенно удешевляет систему. Однако такие сети сла-бее с точки зрения защиты информации и администрирования.
Методы доступа и протоколы передачи данных
Для организации обмена между компьютерами ЛВС чаще всего используются стан-дартные протоколы, разработанные Международным институтом инженеров по элект-ротехнике и радиоэлектронике IEEE (Institute of Electrical and Electronical Engineers).
Вкратце рассмотрим протоколы обмена, изложенные в стандартах IEEE802.3, IEEE802.4 и IEEE802.5 на локальные сети, которые описывают соответственно методы доступа к сетевым каналам данных: Ethernet, Arcnet и Token Ring. Эти методы доступа реализуют функции канального уровня модели OSI. Название используемого в ЛВС ме-тода часто отождествляют с типом топологии сети.
Метод доступа Ethernet. Разработан фирмой Xerox. Обеспечивает высокую скорость передачи и надежность. Поддерживает топологию с общей шиной. Принадлежность пе-редаваемого по обшей шине сообщения определяется включенными в заголовок адреса-ми источника и назначения.
Этот метод является методом множественного доступа с прослушиванием несущей и раз-решением конфликтов (CSMA/CD — Carier Sense Multiple Access with Collision Detection).
Суть метода состоит в том, что PC начинает передачу в том случае, если канал свобо-ден, в противном случае передача сообщений задерживается на некоторое время (для каждой станции свое). Возможные случаи одновременной передачи данных распознают-ся автоматически аппаратным способом.
Быстродействие сети заметно снижается при одновременной работе 80-100 PC. Это происходит из-за задержек, связанных с конфликтами в канале.
Метод доступа Arcnet. Разработан фирмой Datapoint Cоrр. Используется в тополо-гии «звезда».
Сообщения от одной PC к другой по этому методу доступа передаются с помощью маркера, который создается на одной из PC. Если PC хочет передать сообщение, то она дожидается прихода маркера и присоединяет к нему свое сообщение, снабженное адре-сами отправителя и получателя. Если PC ожидает приема, то она ждет прихода маркера, а по его  приходе — анализирует заголовок прикрепленного к нему сообщения. Если сообщение предназначено данной PC, то она открепляет его от маркера, а также прикрепляет новое, при наличии такового.
Оборудование для сетей типа Arcnet дешевле Ethernet и Token Ring, но уступает им характеристикам надежности и производительности.
Метод доступа Token Ring. Разработан фирмой IBM для кольцевой топологии. Кроме фирмы IBM, поставщиками оборудования сетей с таким методом доступа являются Proteon, 3Com и Undermann-Bass, а поставщиками сетевого ПО — выступают фирмы  3Com, Novell и Univation. Этот метод имеет сходство с методом Arcnet. Основное его отличие состоит в том, что имеется механизм приоритета, благодаря которому отдаленные PC могут получать маркер быстрее других и удерживать его дольше.
Для использования типовых программ в ЛВС важно знать, какой протокол обмена сообщениями (пакетами) поддерживается в сети. Существует несколько таких протоколов. Среди них широко используются следующие: IPX, SPX и NETBIOS.
 Протокол IPX (Internetwork Packet Exchenge) является протоколом транспортного уровня модели OSI. Он имеет интерфейс с нижележащим сетевым уровнем. Протокол SPX (Sequenced Packet Exchenge)— протокол более высокого сеансового уровня. Он основан  на использовании протокола IPX. NETBIOS (Network Basic Input/Output System) – сетевая базовая система ввода-вывода, разработанная фирмой IBM. Реализует функций сетевого транспортного и сеансового уровней модели OSI.
Технология «клиент-сервер»
Технология «клиент-сервер» пришла на смену централизованной схеме управления Вычислительным процессом на базе средней или большой ЭВМ (мэйнфрейма).
В централизованной схеме управления все вычислительные ресурсы, данные и программы их обработки были сконцентрированы в одной ЭВМ. Пользователи имели доступ к ресурсам машины с помощью терминалов (дисплеев). Терминалы подключались к ЭВМ через интерфейсные соединения или удаленные телефонные линии связи (так называемые удаленные терминалы). Основной функцией терминала было отображение информации, представляемой пользователю. К достоинствам этой схемы можно отнести удобство администрирования, модификации программного обеспечения и защиты информации. Недостатком схемы является ее низкая надежность (выход из строя ЭВМ влечет за собой " разрушение вычислительного процесса), сложность масштабирования (наращивания мощности) модификации аппаратного и программного обеспечения, как правило, резкое снижение оперативности при увеличении числа пользователей системы и другие.
В архитектуре «клиент-сервер»  место терминала заняла ПЭВМ (клиентская), а мэйнфрейма  — один или несколько мощных компьютеров, специально выделенных для решения общих задач обработки информации (компьютеры-серверы). Достоинством этой модели является высокая живучесть и надежность вычислительной системы, легкость масштабирования, возможность одновременной работы пользователя с несколькими приложениями, высокая оперативность обработки информации, обеспечение пользователя высококачественным интерфейсом и т. д.
Заметим, что эта весьма перспективная и далеко не исчерпавшая себя технология получила свое дальнейшее развитие. Совсем недавно стали говорить о технологии Intranet, которая появилась в результате перенесения идей сети Internet (см. раздел 29) в среду корпоративных систем. В отличие от технологии «клиент-сервер», эта технология ори-ентирована не на данные, а на информацию в ее окончательно готовом к потреблению виде. Технология Intranet объединяет в себе преимущества двух предыдущих схем. Вы-числительные системы, построенные на ее основе, имеют в своем составе центральные серверы информации и распределенные компоненты представления информации конеч-ному пользователю (программы-навигаторы, или броузеры). Детальное рассмотрение этой технологии выходит за рамки настоящего пособия.
Остановимся вкратце на понятиях, связанных с технологией «клиент-сервер», по-скольку она все еще доминирует в локальных вычислительных сетях.
При взаимодействии любых двух объектов в сети всегда можно выделить сторону, пре-доставляющую некоторый ресурс (сервис, услугу), и сторону, потребляющую этот ресурс. Потребителя ресурса традиционно называют клиентом, а поставщика — сервером.
В качестве ресурса можно рассматривать аппаратный компонент (диск, принтер, мо-дем, сканер и т. д.), программу, файл, сообщение, информацию или даже ЭВМ в целом. Отсюда происхождение множества терминов: файл-сервер или диск-сервер, принт-сер-вер или сервер печати, сервер сообщений, SQL-сервер (программа обработки запросов к базе данных, сформулированных на языке SQL), компьютер-сервер и т. д. Очевидно, все эти серверы имеют соответствующих клиентов.
С точки зрения программного обеспечения, технология «клиент-сервер» подразуме-вает наличие программ-клиентов и программ-серверов. Клиентскими программами обыч-но являются такие программы, как текстовые и табличные процессоры. В роли сервер-ных программ чаще всего выступают системы управления базами данных. Примером ти-пичной пары программ вида «клиент-сервер» можно считать программу текстового процессора, обрабатывающую документ, в котором содержится таблица с информацией из базы данных.
Некоторая программа, выполняемая в сети, по отношению к одним программам мо-жет выступать в роли клиента и в то же время являться сервером для других программ. Более того, за некоторый интервал времени роли клиента и сервера между одними и теми же программами могут меняться.
Разновидностью более сложных клиент-серверных моделей является трехзвенная модель «сервера приложений» — AS-модель (Application Server). Эта модель описы-вает процесс функционирование сетей, использующих базы данных. Согласно AS-модели, каждая их трех основных функций (управление данными, прикладная обработка и представление информации конечному пользователю) реализуется на отдельном ком-пьютере.
Программные средства ЛВС

Понятие сетевой операционной системы

Программное обеспечение ЛВС как совокупности компьютеров можно условно раз-делить на системное и прикладное. Системное ПО, используемое в ЛВС, реализует две основные функции: управление ресурсами каждого отдельного компьютера (памятью, устройствами ввода-вывода, принтером, дисками и т. д.) и управление совместно используемыми в сети ресурсами (сетевым принтером, сетевым сканером, разделяемыми дисками, сообщениями и т. д.). Прикладное ПО сети включает пакеты прикладных программ конечно пользователя.
Системные программные средства, управляющие процессами в ЛВС, объединенные архитектурой, коммуникационными протоколами и механизмами взаимодействия  вычислительных процессов, называются сетевыми ОС.
Сетевая ОС может быть организована двумя способами: как совокупность обычной не сетевой ОС (типа MS DOS, Unix, OS/2) и некоторого вспомогательного сетевого пакета либо как самостоятельная собственно сетевая ОС. Сетевые пакеты, а также самостоятельные сетевые ОС в дальнейшем будем называть сетевыми ОС в узком смысле или просто сетевыми ОС (СОС).
Структура и состав СОС, устанавливаемых на компьютеры ЛВС, зависят от типа управления  в сети.
Так, в одно-ранговых сетях на рабочих станциях находятся функционально равноправные компоненты, такие, как например, Windows for Workgroups. Основной частью этих компонентов являются программы обеспечения связи, которые реализуют связные протоколы.
В сетях с централизованным управлением программы СОС, устанавливаемые на серверы и рабочие станции, существенно различаются. Для таких сетей часто говорят, что СОС состоит из двух основных компонентов: СОС сервера и СОС рабочей станции  (клиента). Функции обеспечения связи между этими компонентами также как и в одно-ранговых сетях выполняют соответствующие программы обеспечения связи.
Основной задачей СОС сервера является управление общими сетевыми ресурсами ЛВС. Программы СОС рабочей станции, в основном, обеспечивают нормальное функционирование клиентских программ. Взаимодействие между программами, предоставляющими ресурсы сервера (серверные программы), и программами, выполняющимися на РС (клиентские программы), в современных ЛВС обычно строится по технологии «клиент-сервер», которая описывается далее. В ЛВС в роли сетевых ОС сервера и PC могут выступать программы, разработанные разными фирмами. Популярные системы, как правило, поддерживают режим совместного функционирования с другими известными продуктами.
Поскольку в настоящее время существует множество сетевых ОС для пользователей  и администраторов ЛВС, представляет интерес проблема выбора.
Характеристика сетевых ОС
Существует множество СОС, различающихся своими возможностями и условиями эксплуатации. Основными параметрами, которые учитываются при сравнении систем, являются следующие:
Д зависимость производительности от количества PC;
Д надежность работы сети;
Д уровень сервиса (объем и качество предоставляемых услуг, возможности разработки прикладных программ в сети, управление функционированием, удобство проведения инсталляции, настройки, профилактики и других операций);
Д  защита информации от несанкционированного доступа;
Д  потребление ресурсов сетевыми средствами (объем оперативной и дисковой памяти, требуемая доля производительности вычислительной системы);
Д  возможность использования в сети нескольких серверов;
Д  типы поддерживаемых топологий сети, а также возможность изменения состава сети;
Д  перечень поддерживаемых сетевых устройств (сетевых плат, принтеров, сканеров, модемов и т. д.);
Д  наличие интерфейсов с другими ЛВС и выхода в Internet и т. д.
 Однозначно склониться в пользу той или иной СОС при ее выборе непросто. Это объяс-няется несколькими причинами:
Д различием важности тех или иных показателей качества СОС;
Д особенностями решаемых задач;
Д структурой аппаратных средств;
Д стоимостью;
Д постоянным появлением все новых версий СОС, в которых улучшены некоторые параметры по сравнению с конкурирующими системами и т. д.
В случае сети территориально разбросанной, неоднородной по составу аппаратных и программных средств, а также со сложными прикладными программами может оказать-ся необходимой среда на базе нескольких СОС.
Рассмотрим достоинства и недостатки наиболее широко используемых следую-щих серверных СОС: Microsoft Windows NT Server 3.51 (фирма Microsoft), NetWare 4.1 (фирма Novell), OS/2 Warp Server Advanced (фирма IBM) и VINES 6.0 (фирма Banyan Systems).
Microsoft Windows NT Server 3.51.
Обладая большими возможностями масшта-бирования, эта система представляет собой завершенную СОС, которая в равной сте-пени пригодна для небольших или средних по размеру, одно- и много серверных корпо-ративных сетей.
В составе комплекта прикладных программ MS BackOffice операционная система Microsoft Windows NT Server 3.51 наиболее близка к представлению об идеальной со-временной сетевой среде.
      К основным достоинствам названной системы можно отнести следующее:
Д наличие унифицированного графического интерфейса;
Д простота и удобство использования и администрирования;
Д надежность служб файлов и печати;
Д развитый интерфейс API (Application Program Interface) прикладного программи-рования, облегчающий процесс разработки прикладных программ;
Двозможность реализации одно- и многопроцессорной (до 32 процессоров) обработ-ки в одном пакете;
Д поддержка различных архитектур процессоров (CISC» RISC) и разных аппаратных платформ (Intel, Alpha, MIPS и др.).
 Среди недостатков обычно отмечаются следующие:
Д слабая гибкость службы каталогов (доменная модель) по сравнению с аналогичны-ми службами СОС NetWare 4.1 и Banyan VINES 6.0;
Д сложность системы защиты при управлении доступом внутри доменов и между ними.

NetWare 4.1. Все еще остается привлекательной для многих пользователей, особенно работающих в DOS. Выделяется мощностью служб управления файлами и принтерами, а также возможностями управления в больших сетях.
Достоинствами системы являются:
Дхорошо продуманные и мощные службы файлов и печати;
Д наличие средств оперативного сжатия информации на дисках;
Д мощные средства администрирования больших многопользовательских, много серверных сетей Novell;
Д возможность создания сетей с повышенной отказоустойчивостью (пакет NetWare SFTIII);
Д большое количество прикладных программ, разработанных независимыми постав-щиками;
Д удобная иерархическая структура распределенного каталога.
К недостаткам системы относятся:
Д ориентация системы только на процессоры Intel;
Д  необходимость приобретения отдельного пакета NetWare SMP для организации многопроцессорной обработки;
Д отсутствие простых инструментальных средств разработки приложений;
Д слабая защита памяти при работе приложений сервера, что затрудняет отладку про-грамм и может привести к краху системы во время ее функционирования.

OS/2 Warp Server Advanced.
В этой СОС, помимо основных сетевых служб файлов и печати, предусмотрена программа дистанционного доступа LAN Distance и ряд утилит  для выполнения основных функций управления системой, учета программных и аппаратных средств, сетевого резервного копирования и восстановления. Она лучше других отвечает требованиям небольших или средних сетей.
Достоинствами системы являются следующие:
Д неплохая работа системы в качестве сервера приложений, таких как СУБД DB2 (фир-мы IBM), программы обмена сообщениями и групповой работы Lotus Notes (фир-мы Lotus Development), сервера IBM Internet Connection Server и других;
Д хорошие возможности использования сетевых дисков и принтеров;
Д мощные средства административного управления и контроля.
 Основными недостатками системы являются невозможность обеспечения симмет-ричной многопроцессорной обработки и отсутствие полноценной глобальной службы каталогов (здесь используется доменная структура, как и в Windows NT Server 3.51).
VINES 6.0.
Из четырех сравниваемых здесь СОС система VINES 6.0 обладает наиболее мощной службой каталогов. Это является ее основным достоинством.
Кроме того, к достоинствам VINES 6.0 можно отнести неплохую реализацию службы файлов и печати, а также возможность работы системы в многопроцессорных системах.
Недостатками системы являются следующие:
Д ограниченные возможности службы приложений (файлы не могут быть больше 2 Гбайт; разработано незначительное число готовых приложений);
Д средства работы с Internet и дистанционного доступа ограничены;
Д недостаточно удобные средства инсталляции;
Д ограниченный состав оборудования, на котором может функционировать система.
Программное обеспечение технологии «клиент-сервер»
Для успешного применения технологии «клиент-сервер» должно использоваться со-ответствующее программное обеспечение, включающее клиентскую и серверную части. В частности, широко используемый пакет Microsoft Office представляет собой комплекс программ для клиентского компьютера. В его состав входят: текстовый процессор Word, табличный процессор Excel, система подготовки презентаций PowerPoint, система уп-равления базами данных Access и программа управления информацией Outlook.
В связи с успехом распространения этого пакета корпорация Microsoft решила со-брать воедино комплекс программ для сервера — так появился пакет MS BackOffice.
В состав названного пакета входят следующие компоненты:
Д Windows NT Server — сетевая операционная система;
Д System Management Server — система администрирования сети;
Д SQL Server — сервер управления базами данных;
Д SNA Server — сервер для соединения с хост-компьютерами;
Д Exchange Server — сервер системы электронной почты;
Д Internet Information Server — сервер для работы с Internet.
Windows NT Server способна обеспечить совместное использование файлов, печата-ющих устройств, предоставить услуги по соединению с рабочими станциями (клиентс-кими компьютерами) и другой сервис.
Существуют следующие две разновидности Windows NT:
  • Windows NT Workstation предназначена для использования на автономном компь-ютере;
  • Windows NT Server предназначена для использования в качестве сетевой операци-онной системы и может использоваться на рабочей станции для реализации дополни-тельных возможностей.
Windows NT Server  целесообразно использовать в случаях, когда предполагается нали-чие нескольких процессоров (обычно до четырех). Кроме того, Windows NT Server обеспечи-вает совместное использование ресурсов многими пользователями, возможность соедине-ния с удаленными сетями через сервис удаленного доступа — RAS (Remote Access Service), а также через средства связи с сетями других фирм (Novell, Digital Pathworks и Apple).
System Management Server (SMS) позволяет сетевому администратору централизо-ванно управлять всей сетью. При этом обеспечивается возможность администрирования каждого компьютера, подключенного к сети, включая установленное на нем программ-ное обеспечение. SMS предоставляет следующий сервис:
Д управление инвентаризацией программного и аппаратного обеспечения;
Д автоматизация установки и распространения программного обеспечения, включая его обновление;
Д удаленное устранение неисправностей и предоставление полного контроля адми-нистратору за клавиатурой, мышью и экранами всех компьютеров в сети, работаю-щих под управлением MS-DOS или Windows;
Д управление сетевыми приложениями.
SQL Server представляет собой систему управления реляционными базами данных, использующую принципы технологии «клиент-сервер». MS SQL Server поддерживает систему обработки транзакций, систему сохранения ссылочной целостности, механизм распределенных транзакций, тиражирование данных
SNA A Server обеспечивает возможность связи с IBM AS/400 и мэйнфреймами IBM (ЕС ЭВМ). Этот продукт позволяет нескольким настольным ПЭВМ, работающим под управлением MS-DOC, Windows, Windows NT, Macintosh, Unix или OS/2, «видеть» хост-хомпьютеры.
Exchange Server обеспечивает средства передачи и приема сообщений в информационной сети организации. Этот сервис включает электронную почту (E-mail) и обмен информационными сообщениями для рабочих групп. Microsoft Exchange Server построен на принципах технологии «клиент-сервер» и масштабируется в соответствии с возрастанием вычислительных возможностей сети.
Internet Information Server обеспечивает возможность создания Web-, FTP- и Gopher-серверов для сети Internet, поддерживает управление ими с помощью встроенной программы Internet Service Manager.
Работа пользователя в сети

Сетевые возможности Windows 95

Рассмотрим работу пользователя в сети средствами ОС Windows 95, которая может использоваться в качестве:
Д ОC одно-ранговой сети с узлами, функционирующими под управлением как Windows 95, так и Windows for Workgroups или Windows NT Workstation.
Д клиентской ОС в сетях с выделенным сервером, управляемых ОС Windows NT, a также NetWare.
Использование Windows 95 в качестве ОС одно-ранговой сети позволяет:
Д осуществлять обмен данными между рабочими станциями сети;
Д совместно использовать ресурсы рабочих станций (диски, папки, принтеры, факсы). Для удобства пользования сетевыми папками на рабочих станциях можно назначать им имена дисков. После этого они будут отображаться в виде сетевых дисков в папке Мой компьютер (My Computer);
Д обеспечивать парольную защиту ресурсов рабочих станций, выделенных в общее пользование;
Д создавать рабочие группы пользователей.
Рабочей группой называют совокупность пользователей, объединенных одной общей задачей (например, разработкой проекта) и имеющих общее имя В рамках каждой рабочей группы действует электронная почта Microsoft Mail, позволяющая обмениваться членам группы почтой. В одной сети может быть организовано несколько рабочих групп, имеющим доступ ко всем сетевым ресурсам.
Использование Windows 95 в качестве клиентской ОС предоставляет дополнительные возможности по разграничению доступа к сетевым ресурсам.
 Подключение компьютеров в сеть осуществляется с помощью сетевых адаптеров. Взаимодействие Windows 95 с сетевыми адаптерами осуществляется через драйверы устройств, отвечающие следующим спецификациям:
NDIS 3.11— спецификация интерфейса сетевых драйверов. Каждый драйвер, от-дающий требованиям данной спецификации, может работать с различными протоколами транспортного уровня модели OSI и поддерживает спецификацию Plug and Play;
NDIS 2 — это обычные MS-DOS драйверы, как правило, имеющие расширение DOS или SYS. При их использовании приходится загружать несколько копий для различ-ных транспортных протоколов;
ODI - драйверы спецификации фирмы Novell.
На одном компьютере могут размещаться одновременно драйверы всех трех специ-фикаций.

Настройка для работы в сети

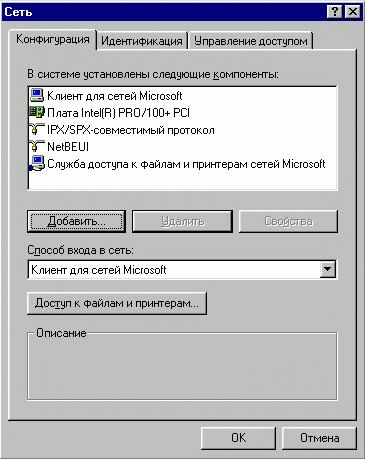

Окно сетевой настройки (рис.4) может быть вызвано, например, выбором значка Сеть (NetWork) Панели управления.


Рис.4. Диалоговое окно Сеть
Вкладка Конфигурация (Configuration), отображает список установленных сетевых компонентов. Их можно подгрузить, используя окно, вызываемое по нажатию кнопки Добавить (Add).
Раскрывающийся список Способ входа в сеть (Primary Network Logon) позволяет применить один из следующих способов входа в сеть:
Д обычный вход в Windows (Windows Logon), при котором система сама определяет тип используемой сети и необходимость соответствующего клиента (устанавлива-ется по умолчанию);
Д клиент для сетей Microsoft.
Вкладка Компьютер (Identification) предоставляет возможность установки параметров идентифицирующих компьютер в сети:
Д имя пользователя (Computer Name) длиной не более 15 символов;
Д название рабочей группы (Workgroup), которой принадлежит компьютер (не более 15 символов);
Д описание компьютера (Computer Description) — необязательное.
Для имени компьютера система по умолчанию использует первые 8 символов имени
пользователя.
Вкладка Управление доступом (Access Control) позволяет назначить режим достyпа пользователя к сетевым ресурсам:
Д на уровне ресурсов (Share-level access control) — в этом режиме общим ресурсам (папка, диск, принтер) назначается пароль для доступа к этим ресурсам;
Д на уровне пользователя (User-level access control), используется в сетях под управлением Windows NT, Novell NetWare и других, в которых защита основана на присвоении пользователям или группам определенных прав. Этот режим позволяет указать сетевой домен или сервер, на котором хранится список пользователей с указанием их прав доступа к сетевым ресурсам. В одно-ранговой сети под управлением Windows 95 данный режим использоваться не может.
Организация защиты сетевых ресурсов
Выбор режима доступа На уровне ресурсов позволяет организовать парольную защиту сетевых ресурсов (share-level security) от несанкционированного доступа. При этом для доступа (открытия) к защищаемой папке или диску назначаются пароли:
  • первый — для полного доступа;
  • второй — только для чтения.
Сетевой принтер может быть либо доступен, либо нет.
Назначение пароля выполняется в диалоговом окне Свойства (Properties) ресурса, открываемого с помощью Проводника (Explorer) или папки Мой компьютер (My computer) (рис. 28.5).
Пользователю, не знающему пароля, ресурс будет недоступен. Подобная защита целесообразна в небольших сетях.
При использовании защиты на уровне пользователей (User-level security) доступ к ресурсам предоставляется в зависимости от прав, полученных пользователем сетевого администратора, например, Windows NT. Каждый пользователь идентифицируется в сети по имени, присвоенному ему вместе с правами администратором.

Рис.5. Назначение пароля папке
При использовании данного метода доступа на станции с Windows 95 можно предос-тавить право пользования ресурсами станции отдельным пользователям или группам, сформированных администраторами того или иного уровня.
Это делает защиту более гибкой, так как администратор Windows NT помимо полного доступа и доступа по чтению к папкам может предоставлять ряд дополнительных прав. На рис.28.6 представлены группы пользователей домена KAF_25, созданных админист-ратором сети Windows NT.
Предоставление выбранной группе пользователей соответствующих прав выполня-ется нажатием кнопки Только чтение (Read Only), Полный доступ (Full Access) или Специальный (Custom). Специальные права более разнообразны и определяются воз-можностями ОС сервера сети.
Организация доступа к сетевым ресурсам
Совместное использование ресурсов компьютера (принтера, факс-модема, диска, пап-ки) членами рабочей группы часто называют разделением ресурсов. Запустить службу разделения ресурсов можно, нажав кнопку Доступ к файлам и принтерам (File and Print Sharing) в окне Сеть (Network) (рис.4) и установив в появившемся окне флажки разделения файлов и принтеров.

Рис 28 6. Добавление пользователей ресурсов станции

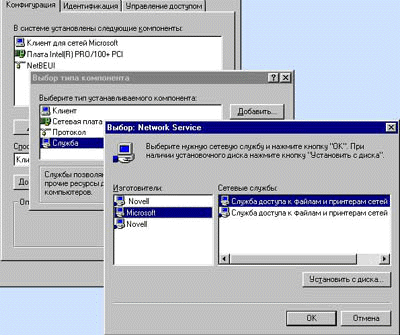

Добавим службу разделения ресурсов сетей Microsoft, как это представлено на рис. 28.7 в список установленных компонентов.
Алогично может быть выбрана служба разделения ресурсов для сетей Novell. После установки сервиса разделения ресурса можно создавать сетевые ресурсы. Для в Проводнике (Explorer) следует выбрать конкретно разделяемый ресурс (файл, принтер, диск), используя меню Файл | Доступ (File \ Sharing) или в контекстном меню Доступ (Sharing). Переключателем Тип доступа (Access Type) можем установить доступ Только чтение (Read-only) или Полный доступ (Full), а также, при  желании, обеспечить доступ только при введении пароля На рис. 28.5 представлен случай, когда к папке Тр70 устанавливается полный доступ, контролируемый паролем. Необходимо помнить, что при выборе диска доступными станут и все папки этого диска.
Настройка на одно-ранговую сеть или клиента Windows NT
Для включения станции Windows 95 в одно-ранговую сеть необходимо:
Д организовать на станции доступ На уровне ресурсов (Share-level access control);
Д установить тип требуемого программного обеспечения рабочей станции (в Windows 95 называется программное обеспечение клиента Microsoft);
Д подключить данную станцию к той рабочей группе, с которой предполагается работать.

Рис. 7. Установка службы разделения ресурсов для сетей Microsoft
Для реализации второй задачи необходимо в окне Сеть (Network) во вкладке Кон-фигурация (Configuration) добавить Клиента Microsoft (обычно он устанавливается по умолчанию) в список установленных компонентов. Механизм этой процедуры ана-логичен добавлению Службы разделения ресурсов сетей Microsoft (рис.7).
Для включения станции в рабочую группу необходимо, выбрав вкладку Компьютер (Identification) окна Сеть (Network), установить в поле названия рабочей группы (Workgroup) имя нужной рабочей группы
Для подключения станции в качестве клиента к серверу Windows NT необходимо:
Д организовать на станции доступ На уровне пользователя (User-level security);
Д  в сети установить программное обеспечение клиента Microsoft (так же, как и при организации одно-ранговой сети);

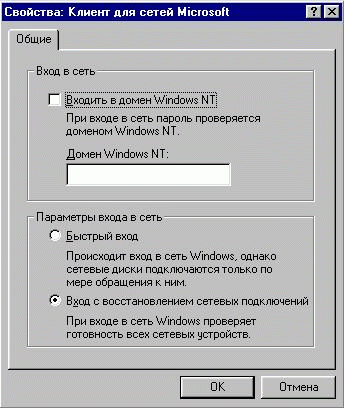

Д указать имя домена в окне Свойства: Клиент сетей Microsoft, которое появля-ется при нажатии кнопки Свойства (Properties) при выбранном клиенте Microsoft (рис.8)
Кроме того, устанавливается флажок Входить в домен Windows NT (Logon to Windows NT domain). До входа в сеть администратор должен присвоить пользователю имя, обес-печивающее ему определенные полномочия.

Рис. 8 Выбор домена сети.


Использование сетевых дисков

Применение сетевых дисков позволяет работать с сетевыми ресурсами так же, как и с локальными. При этом для именования сетевых объектов применяется соглашение UNC  Universal Naming Convection), использующее следующий формат:
\\сервер\разделяемый_ресурс\путь
Все сетевые станции, ресурсы которых могут использоваться вашим компьютером, (входят в одну группу, подключены к сети и включены в данный момент) можно увидеть

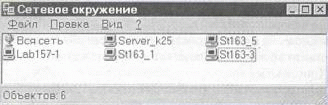

Рис. 9. Сетевое окружение рабочей станции St163-3
  в папке Сетевое окружение (Neighborhood). На рис. 9 представлен пример сетевого
окружения рабочей станции с именем St163-3.
Дважды щелкнув мышью на изображении рабочей станции, можно увидеть ее ресур-сы, для которых установлено разделение доступа (рис.10). Каждый ресурс представ-лен со своим Сетевым именем (Share Name), которое ему было присвоено при установ-ке разделения доступа (рис.5).

10. Сетевые ресурсы рабочей станции Lаb 157-1
На рисунке 10 представлены ресурсы рабочей станции Lab 157-1, на которой уста-новлено разделение доступа к дискам С:, D:, Е: (с сетевыми именами соответственно с, d, е), к принтеру (сетевое имя hp) и к папке C:\HPW (сетевое имя hpw). В данном примере сетевое имя станции Lab 157-1, поэтому путь к папке будет \\ Lab 157-1 \c\hpw (это и ее UNC имя), но обращаться к ней можно и \\ Lab157-1\hpw, поскольку она имеет соб-ственное имя разделенного доступа hpw.
Для удобства работы с сетевыми папками им могут присваиваться имена дисков (рис.11). Существует несколько способов подключения сетевых дисков:
Д командой Подключить сетевой диск (Map Network Drive) из контекстного меню, появляющегося при щелчке по правой клавише мыши на значках Мой компьютер (My Computer) или Сетевое окружение (Network Neighborhood);
Д в меню Проводника (Explorer) — выбрав пункт Сервис \ Подключить сетевой диск (Tools | Map Network Drive);
Д в контекстном меню разделяемого ресурса, который подключается как диск.

Рис.11. Подключение папки BAZAVFP в качестве сетевого диска Е
Установка флажка Автоматически подключать при входе в систему (Reconnect at logon) приводит к автоматическому подключению данного диска при каждом входе в сеть.
После подключения сетевого диска он появляется в папке Мой компьютер.
В результате настроек, выполненных в соответствии с нашими рекомендациями, пользо-ватель может включиться в существующую или создать новую рабочую группу одно-ранговой сети, предоставить в общее пользование отдельные ресурсы своей рабочей станции и использовать ресурсы других, организовать парольную защиту разделяемых ресурсов.
